Kabeldurchführung mit doppelwandiger Isolierung - Innovation mit System

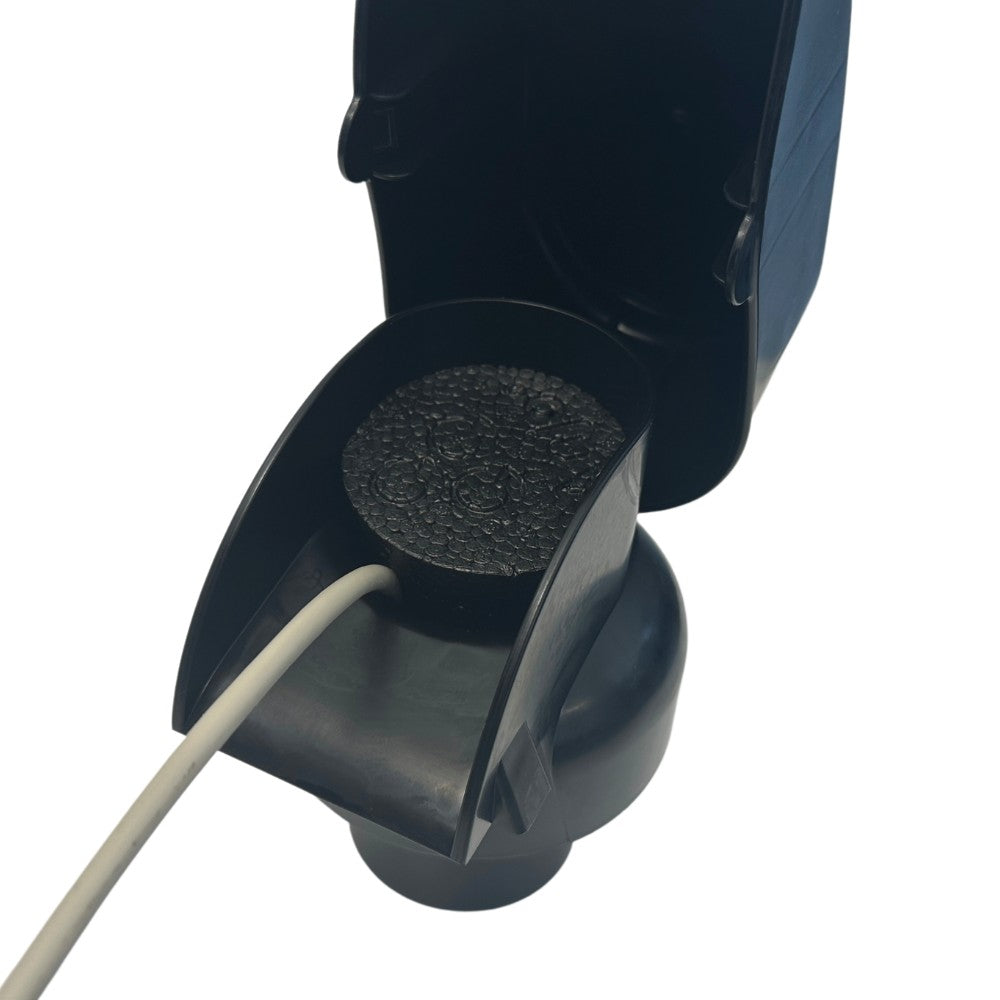

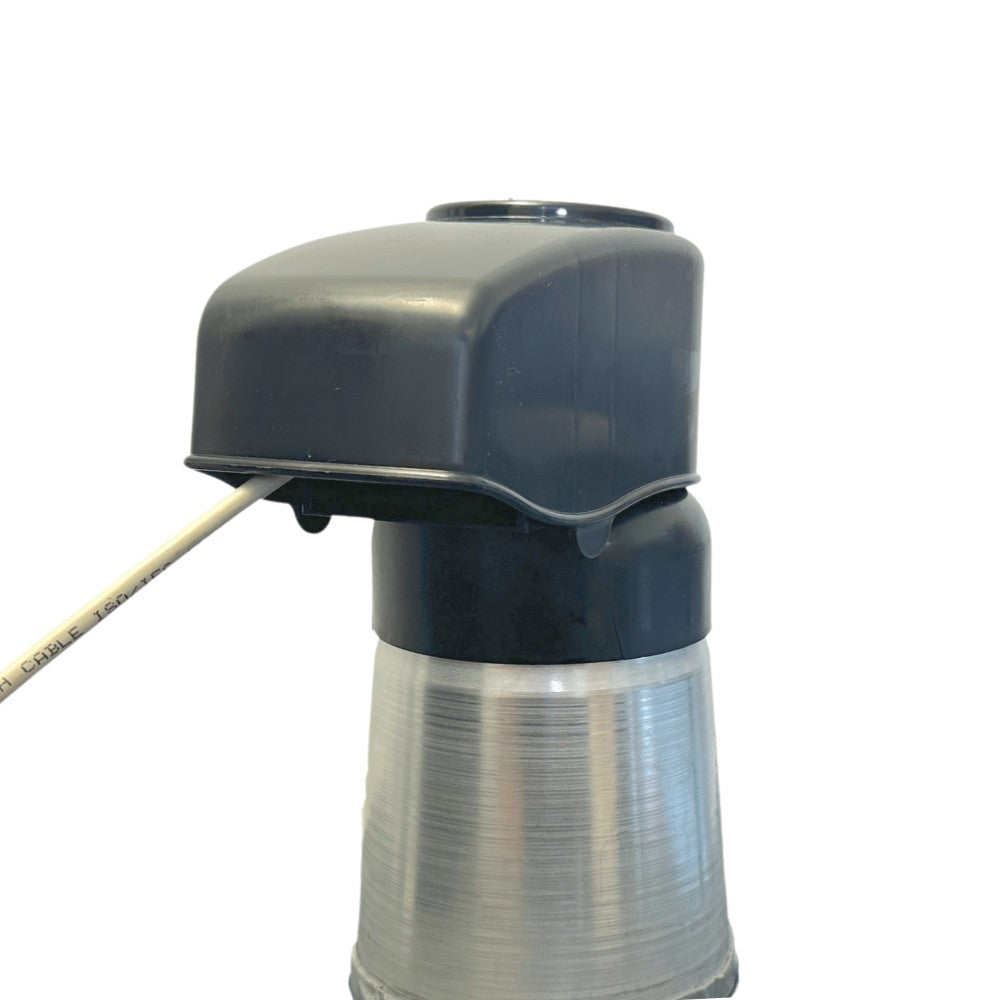

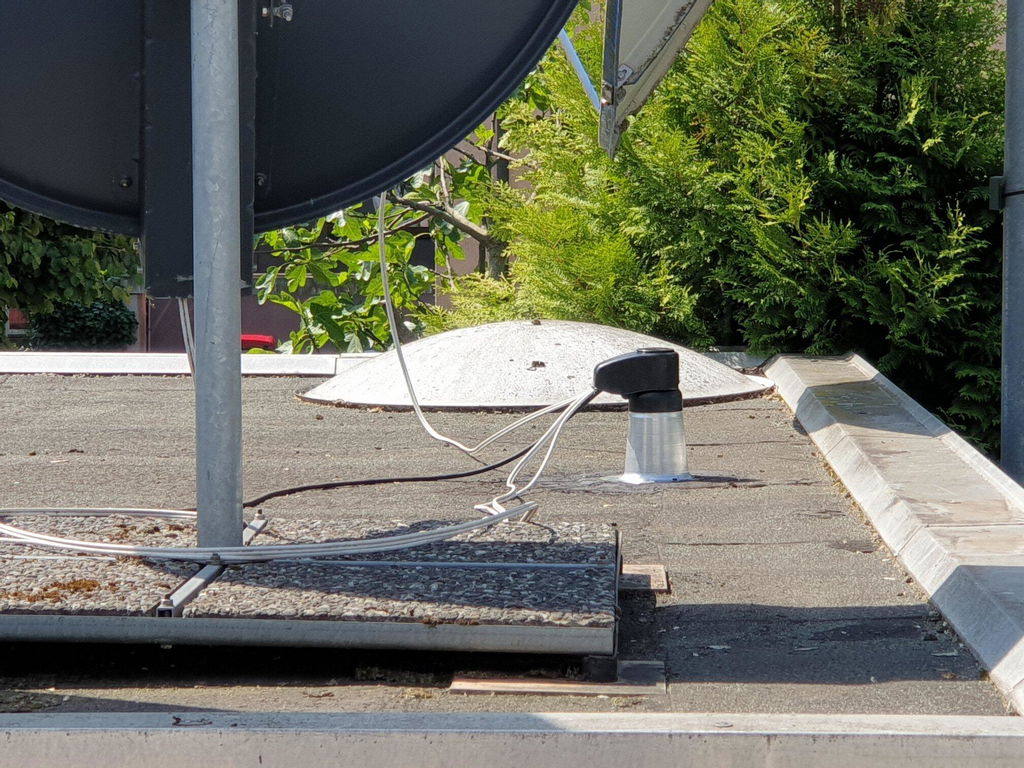

Mit der neuen doppelwandig isolierten und wieder verschließbaren Kabeldurchführung lassen sich einfach und bequem Kabel durch das Dach führen. Die UV-beständige Wetterschutzhaube lässt sich im 90° Winkel nach oben klappen und wird im Rohr durch einen konischen EPS-Stopfen abgedichtet. So lassen sich Wärmebrücken minimieren und das Eindringen von Ungeziefer wird verhindert. Ideal, wenn Kabel nachträglich durch das Dach geführt werden müssen. Der runde Anschlusskragen ist doppelt isoliert und damit unempfindlich gegen Kondenswasser.

Bei der Entwicklung dieses Produkts wurde viel Wert auf Kreislaufwirtschaft und Nachhaltigkeit gelegt. Die Kabeldurchführung besteht aus wieder verwendbaren Metallen und Kunststoffen und ist vollständig demontierbar. Alle Teile sind vollständig recycelbar, ohne dass die Qualität des Rohmaterials beeinträchtigt wird.

Produktvorteile

• Wiederverschließbar
• Doppelwandige Isolierung
• Luft- und dampfdicht durch "Barriere"
• Schädlingsfrei dank "Barriere"
• Dampfsichere Erweiterung unter dem Dach erhältlich
• UV-beständig
• Äußerst langlebig und vollständig recycelbar

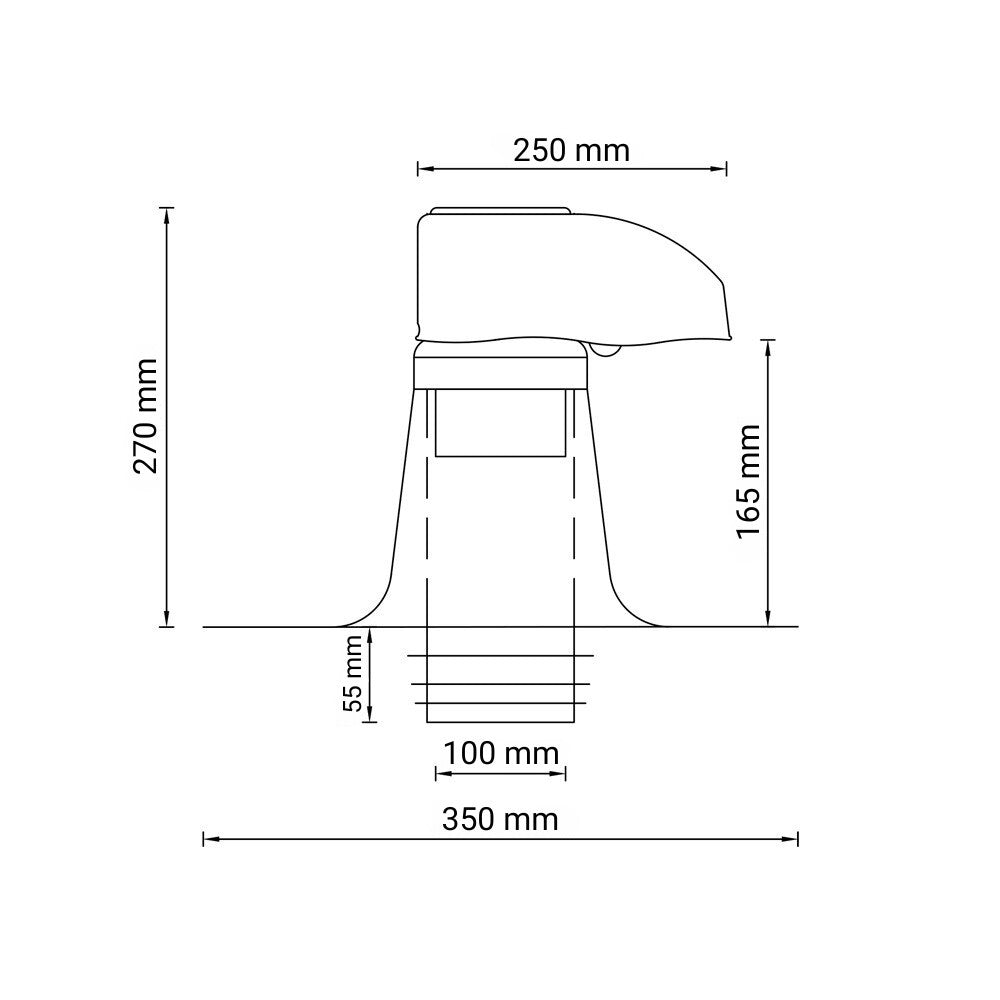

Anschluss: DN60 oder DN100 mm / Luft- und Dampfdichte Barriere / wiederverschließbar

Produkteigenschaften
Material Anschlussflansch: Aluminium
Material Wetterschutzkappe: UV-beständiges Polypropylen (PP)
Material Stopfen: EPS
Anschluss: DN 60

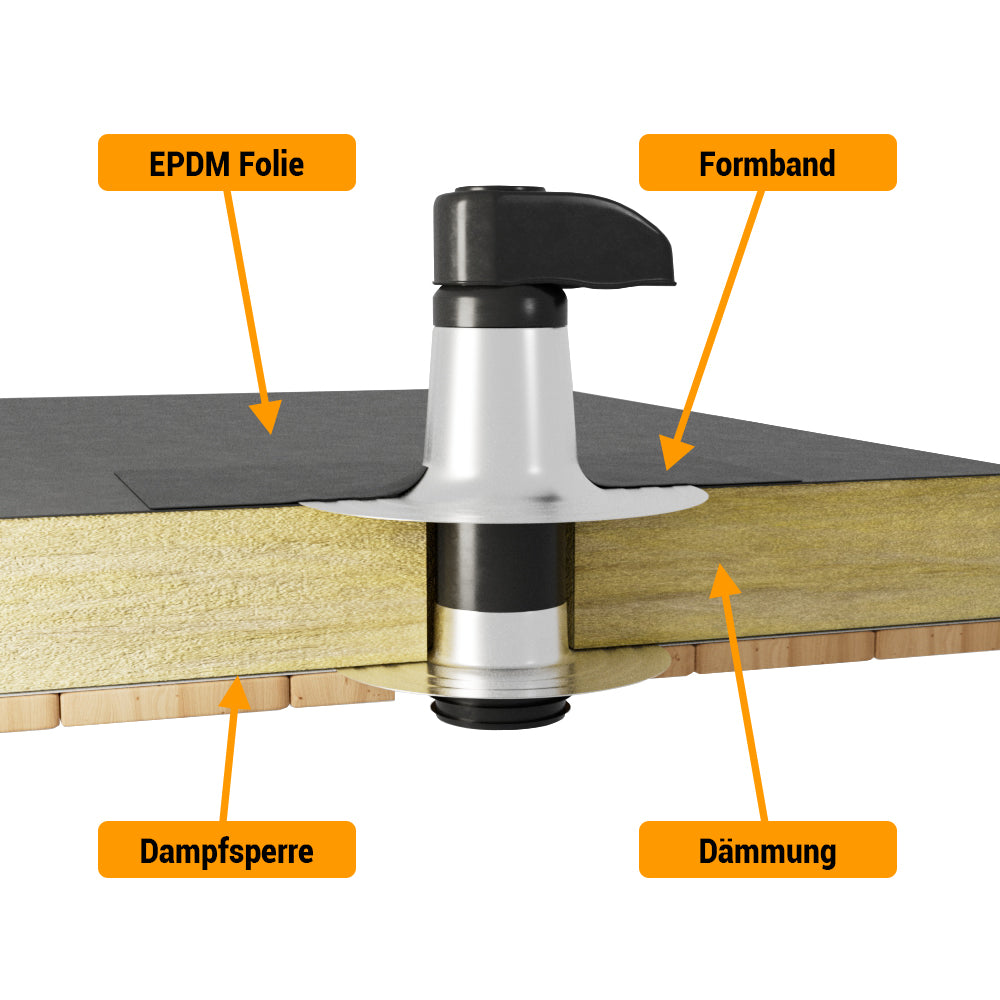

Montage vor der Verklebung der EPDM-Dachbahn:

Die Kabeldurchführung mechanisch mit Senkkopf-Schrauben durch den Aluminiumteller im Untergrund fixieren
EPDM-Dachbahn verlegen und verkleben. Verklebung auf dem Aluminium-Anschlussteller im Kontaktklebeverfahren durchführen.
Andichtung auf der EPDM-Dachbahn mittels Rohrmanschette 25-150 mm oder einteilig mit dem DACHPROTECT Formband XL 46cm (Pro Kabeldurchführung Zuschnitt à 0,50 m). Alternativ ist die Ausführung auch zweiteilig mit dem DACHPROTECT Formband 30cm möglich.

Montage nach der Verklebung der EPDM-Dachbahn:

Zwischen Unterseite Aluminium-Flansch Lüfter und EPDM-Dachbahn wird eine Raupe Anschlusskleber Flex umlaufend aufgetragen.
Den Lüfter mechanisch mit Senkkopf-Schrauben durch den Aluminium-Anschlussteller fixieren.
Anschließend den Lüfter mit dem DACHPROTECT Formband XL 46cm (Pro Kabeldurchführung Zuschnitt à 0,50 m) andichten. Alternativ ist die Ausführung auch zweiteilig mit dem DACHPROTECT Formband 30cm möglich.
